Trên giàn khoan dầu ngoài khơi ở Biển Bắc, đường dẫn khí áp suất cao hoạt động ở áp suất 350 bar và 120°C. Các mặt bích nối các phần ống được bịt kín bằngVòng đệm chungđược làm từ thép không gỉ SS316L. Những miếng đệm này không chỉ phải chịu được áp suất và nhiệt độ cực cao của chất lỏng xử lý mà còn chịu được sự tấn công không ngừng của phun muối, độ ẩm và chuyển động liên tục của biển. Lỗi miếng đệm ở đây không phải là một bất tiện nhỏ; đó là một sự kiện thảm khốc có thể dẫn đến cháy, nổ, thảm họa môi trường và thiệt hại về nhân mạng. Do đó, việc lựa chọn vật liệu đệm là một trong những quyết định quan trọng nhất trong kỹ thuật ngoài khơi. SS316L đã nổi lên như là vật liệu được ưa thích cho Vòng đệm khớp vòng trong những môi trường này vì nó mang đến sự kết hợp độc đáo giữa khả năng chống ăn mòn, độ bền cơ học và độ ổn định nhiệt mà không vật liệu nào khác có thể sánh được với chi phí tương đương.
Vòng đệm chung là vòng đệm kim loại được sử dụng trong các ứng dụng áp suất cao và nhiệt độ cao. Chúng được thiết kế để lắp vào một rãnh được gia công đặc biệt trên mặt bích, tạo ra lớp đệm kín giữa kim loại với kim loại khi các mặt bích được bắt vít với nhau. Hoạt động bịt kín phụ thuộc vào sự biến dạng của vật liệu đệm vào rãnh, tạo ra mối nối kín, không bị rò rỉ. Vật liệu của miếng đệm quyết định khả năng chịu được áp lực ăn mòn và cơ học của ứng dụng. SS316L, phiên bản có hàm lượng carbon thấp của thép không gỉ tiêu chuẩn 316, đặc biệt phù hợp với môi trường biển và ngoài khơi vì khả năng chống ăn mòn rỗ clorua và kẽ hở tuyệt vời. TạiCông ty TNHH Vật liệu niêm phong Kaxite Ninh Ba, nhà máy của chúng tôi đã sản xuất Vòng đệm nối từ SS316L và các hợp kim hiệu suất cao khác trong hơn 15 năm, đồng thời chúng tôi đã cải tiến quy trình sản xuất và lựa chọn vật liệu để đáp ứng các yêu cầu khắt khe nhất của ngành công nghiệp ngoài khơi.
Môi trường biển là một trong những môi trường có tính ăn mòn tự nhiên mạnh nhất trên trái đất. Nước biển chứa khoảng 3,5% muối hòa tan, chủ yếu là natri clorua, cùng với một lượng nhỏ muối magie, canxi và kali. Những muối này làm cho nước biển trở thành chất điện phân tuyệt vời, giúp đẩy nhanh quá trình ăn mòn điện hóa. Đối với các thành phần kim loại, sự kết hợp của các ion clorua, oxy hòa tan và độ ẩm tạo ra sự tấn công không ngừng có thể khiến ngay cả những vật liệu chất lượng cao bị phân hủy theo thời gian. Trong các ứng dụng ở nước ngoài, những thách thức thậm chí còn lớn hơn. Bầu không khí bão hòa với bụi muối, nhiệt độ dao động giữa nóng nhiệt đới và lạnh Bắc Cực, và áp lực cơ học rất dữ dội. Bảng dưới đây tóm tắt những thách thức ăn mòn chính trong môi trường biển và ngoài khơi.
| Thử thách ăn mòn | Sự miêu tả | Tác động lên miếng đệm |
| rỗ clorua | Tấn công cục bộ bởi các ion clorua | Lỗ kim và sự xuống cấp bề mặt |
| Ăn mòn kẽ hở | Tấn công vào những khu vực trì trệ | Sự xuống cấp ở bề mặt bịt kín |
| Ăn mòn điện | Các kim loại khác nhau tiếp xúc | Ăn mòn nhanh hơn kim loại kém quý hơn |
| Ăn mòn ứng suất nứt | Ăn mòn dưới ứng suất kéo | Nứt và hư hỏng đột ngột |
| Xói mòn ăn mòn | Dòng chất lỏng tốc độ cao | Loại bỏ cơ học lớp oxit bảo vệ |
Hậu quả của sự ăn mòn ở Vòng đệm chung là rất nghiêm trọng. Một miếng đệm bị ăn mòn có thể mất lực bịt kín, dẫn đến rò rỉ. Một miếng đệm bị nứt có thể hỏng hóc nghiêm trọng. Ở giàn khoan dầu hoặc khí đốt ngoài khơi, rò rỉ miếng đệm có thể giải phóng hydrocarbon dễ cháy, gây nguy cơ cháy nổ. Trong đường ống biển, rò rỉ có thể gây ô nhiễm môi trường. Trong nhà máy khử muối, rò rỉ có thể ảnh hưởng đến chất lượng nước. Do đó, việc lựa chọn vật liệu chống ăn mòn như SS316L không chỉ là ưu tiên về chất lượng; đó là một yêu cầu an toàn. Nhà máy của chúng tôi tại Kaxite có nhiều kinh nghiệm trong việc cung cấp Vòng đệm chung cho các ứng dụng hàng hải và ngoài khơi, đồng thời chúng tôi hiểu tầm quan trọng đặc biệt của việc lựa chọn vật liệu trong những môi trường này.
Khi lựa chọn vật liệu cho Vòng đệm chung trong môi trường biển và ngoài khơi, các kỹ sư phải chọn trong số nhiều tùy chọn, bao gồm thép carbon, thép không gỉ, thép không gỉ song công và các hợp kim kỳ lạ như Inconel và Monel. Mỗi vật liệu có sự kết hợp riêng về khả năng chống ăn mòn, độ bền cơ học và giá thành. SS316L thường là lựa chọn ưu tiên vì nó mang lại sự cân bằng tốt nhất về hiệu suất và chi phí cho nhiều ứng dụng hàng hải. Để hiểu lý do tại sao, sẽ rất hữu ích khi so sánh SS316L với các vật liệu thông thường khác. Bảng dưới đây cung cấp sự so sánh các đặc tính chính của các vật liệu này.
| Vật liệu | Chống ăn mòn trong nước biển | Độ bền cơ học | Trị giá | Ứng dụng điển hình |
| Thép cacbon | Kém (cần lớp phủ) | Cao | Thấp | Ứng dụng khô, không quan trọng |
| SS304 | Trung bình (rỗ trong clorua) | Cao | Thấp | Mục đích chung, môi trường ôn hòa |
| SS316L | Tuyệt vời (chống rỗ clorua) | Cao | Trung bình | Hàng hải, ngoài khơi, xử lý hóa chất |
| SS song công | Xuất sắc | Rất cao | Cao | Biển áp suất cao, nhiệt độ cao |
| Inconel 625 | Xuất sắc | Rất cao | Rất cao | Môi trường khắc nghiệt, khí chua |
| Monel 400 | Xuất sắc | Cao | Cao | Đường ống nước biển, bộ trao đổi nhiệt |
Ưu điểm chính của SS316L so với SS304 là hàm lượng molypden. SS316L chứa 2-3% molypden, giúp cải thiện đáng kể khả năng chống ăn mòn rỗ và kẽ hở trong môi trường chứa clorua. SS304, không chứa molypden, dễ bị rỗ trong nước biển, đặc biệt là ở những khu vực tù đọng nơi clorua có thể tập trung. Thép không gỉ song có độ bền và khả năng chống ăn mòn cao hơn, nhưng nó đắt hơn và khó gia công hơn. Inconel và Monel có khả năng chống ăn mòn ở mức cao nhất nhưng giá thành của chúng có thể rất cao đối với nhiều ứng dụng. SS316L cung cấp sự kết hợp tốt nhất giữa khả năng chống ăn mòn, độ bền cơ học và chi phí cho phần lớn các ứng dụng Vòng đệm chung trên biển và ngoài khơi.
Chữ “L” trong SS316L là viết tắt của “carbon thấp”. Tiêu chuẩn SS316 có hàm lượng carbon tối đa là 0,08%, trong khi SS316L có hàm lượng carbon tối đa là 0,03%. Sự khác biệt này có vẻ nhỏ nhưng nó có tác động đáng kể đến hiệu suất của vật liệu trong các ứng dụng hàn và nhiệt độ cao. Khi thép không gỉ austenit như SS316 được nung nóng đến nhiệt độ từ 425°C đến 815°C, kết tủa crom cacbua hình thành ở ranh giới hạt. Quá trình này được gọi là sự nhạy cảm. Sự hình thành cacbua crom làm cạn kiệt các vùng crom xung quanh, làm giảm khả năng chống ăn mòn của chúng. Trong môi trường biển, các khu vực nhạy cảm rất dễ bị ăn mòn giữa các hạt. Bằng cách giảm hàm lượng cacbon, SS316L giảm thiểu sự hình thành cacbua crom, giúp nó có khả năng chống lại sự nhạy cảm và ăn mòn giữa các hạt.
Hàm lượng carbon thấp của SS316L cũng cải thiện khả năng hàn của nó. Khi hàn SS316, vùng chịu ảnh hưởng nhiệt có thể trở nên nhạy cảm nếu hàm lượng cacbon quá cao. SS316L có thể được hàn mà không cần xử lý nhiệt sau hàn trong hầu hết các ứng dụng, vì hàm lượng carbon thấp ngăn cản sự nhạy cảm. Điều này đặc biệt quan trọng đối với Vòng đệm khớp vòng, có thể được chế tạo bằng cách hàn hoặc gia công. Bảng dưới đây tóm tắt các tính chất cơ học và hóa học chính của SS316L.
| Tài sản | Đặc điểm kỹ thuật |
| Cacbon (C) tối đa | 0,03% |
| Crom (Cr) | 16 - 18% |
| Niken (Ni) | 10 - 14% |
| Molypden (Mo) | 2 - 3% |
| Mangan (Mn) tối đa | 2,0% |
| Silic (Si) tối đa | 0,75% |
| Phốt pho (P) tối đa | 0,045% |
| Lưu huỳnh (S) tối đa | 0,030% |
| Độ bền kéo | 485 - 690 MPa |
| Sức mạnh năng suất (bù 0,2%) | 170 - 310 MPa |
| Độ giãn dài | 40% phút |
| Độ cứng (Rockwell B) | tối đa 95 |
Tại Công ty TNHH Vật liệu niêm phong Kaxite Ninh Ba, nhà máy của chúng tôi chỉ sử dụng vật liệu SS316L được chứng nhận từ các nhà cung cấp có uy tín. Chúng tôi xác minh thành phần hóa học và tính chất cơ học của từng lô vật liệu chúng tôi nhận được. Chúng tôi cũng thực hiện thử nghiệm ăn mòn giữa các hạt trên các miếng đệm đã hoàn thiện của mình để đảm bảo rằng chúng đáp ứng các yêu cầu của ASTM A262 Practice E. Việc kiểm soát chất lượng nghiêm ngặt này đảm bảo rằng Vòng đệm chung của chúng tôi mang lại hiệu suất đáng tin cậy trong môi trường biển và ngoài khơi đòi hỏi khắt khe nhất.

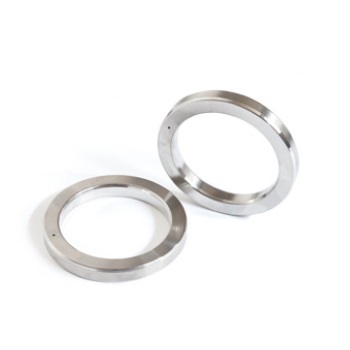

Hiệu suất của Vòng đệm khớp vòng không chỉ phụ thuộc vào vật liệu mà còn phụ thuộc vào hình dạng của nó. Miếng đệm được thiết kế để lắp vào rãnh trên mặt bích. Khi các mặt bích được bắt vít với nhau, miếng đệm bị nén và vật liệu của nó biến dạng để lấp đầy rãnh và tạo ra một lớp bịt kín. Hình dạng của miếng đệm và rãnh quyết định cơ chế bịt kín. Có một số cấu hình Vòng đệm chung tiêu chuẩn, mỗi cấu hình có những đặc điểm riêng. Phổ biến nhất là loại R, RX và BX. Loại R là vòng hình bầu dục hoặc hình bát giác được sử dụng trong các ứng dụng tiêu chuẩn. Loại RX là một vòng hình bầu dục được sửa đổi được sử dụng trong các ứng dụng áp suất cao hơn. Loại BX là vòng lục giác được sử dụng trong các ứng dụng nhiệt độ cao, áp suất cao. Bảng dưới đây tóm tắt các đặc điểm chính của các cấu hình này.
| Hồ sơ | Hình dạng | Đánh giá áp suất | Ứng dụng điển hình |
| R | Hình bầu dục hoặc hình bát giác | Lên tới 10.000 psi | Mục đích chung, đầu giếng |
| RX | Hình bầu dục sửa đổi | Lên tới 15.000 psi | Áp suất cao hơn, dịch vụ chua |
| BX | lục giác | Lên tới 20.000 psi | Áp suất cao, nhiệt độ cao |
Việc lựa chọn biên dạng phụ thuộc vào áp suất, nhiệt độ và tính chất của chất lỏng được bịt kín. Loại R là loại phổ biến nhất và phù hợp cho nhiều ứng dụng. Loại RX được sử dụng trong các ứng dụng áp suất cao hơn và có hình dạng hơi khác giúp cải thiện hiệu suất bịt kín. Loại BX được sử dụng trong các ứng dụng đòi hỏi khắt khe nhất và được thiết kế để cung cấp vòng đệm kín đáng tin cậy ở áp suất lên tới 20.000 psi. Tại Công ty TNHH Vật liệu niêm phong Kaxite Ninh Ba, nhà máy của chúng tôi sản xuất Vòng đệm chung trong tất cả các cấu hình này, với nhiều kích cỡ để phù hợp với các thông số kỹ thuật mặt bích tiêu chuẩn.
Bảng sau đây cung cấp các thông số kỹ thuật hiệu suất chính cho Vòng đệm khớp vòng SS316L của chúng tôi. Các thông số kỹ thuật này dựa trên thử nghiệm tiêu chuẩn và được cung cấp làm tài liệu tham khảo cho các kỹ sư và chuyên gia mua sắm.
| tham số | Đặc điểm kỹ thuật | Tiêu chuẩn kiểm tra |
| Vật liệu | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| độ cứng | ≤ 160 HBW | ASTM E10 |
| Độ bền kéo | ≥ 485 MPa | ASTM E8 |
| Sức mạnh năng suất | ≥ 170 MPa | ASTM E8 |
| Độ giãn dài | ≥ 40% | ASTM E8 |
| Ăn mòn giữa các hạt | Vượt qua | ASTM A262 Thực hành E |
| Nhiệt độ hoạt động tối đa | 800°C (liên tục) | — |
| Áp suất vận hành tối đa | 20.000 psi (phụ thuộc vào hồ sơ) | — |
| Hoàn thiện bề mặt | Ra tối đa 1,6 µm | — |
| Kích thước tiêu chuẩn | Cấu hình R, RX, BX cho mỗi API 6A | API 6A |
Tại nhà máy của chúng tôi, chúng tôi sản xuất Vòng đệm chung để đáp ứng các thông số kỹ thuật này và hơn thế nữa. Chúng tôi cũng có thể sản xuất các miếng đệm tùy chỉnh cho các ứng dụng đặc biệt. Quy trình kiểm soát chất lượng của chúng tôi bao gồm kiểm tra kích thước, chứng nhận vật liệu và kiểm tra hiệu suất. Chúng tôi cung cấp giấy chứng nhận tuân thủ cho mọi đơn đặt hàng, ghi lại thành phần vật liệu, tính chất cơ học và kết quả thử nghiệm. Mức độ tài liệu này rất cần thiết cho các ứng dụng ở nước ngoài, nơi khả năng truy xuất nguồn gốc và đảm bảo chất lượng là rất quan trọng.
Câu hỏi 1: Vòng đệm SS316 và SS316L có gì khác nhau?
Trả lời: Sự khác biệt chính là hàm lượng carbon. SS316 có hàm lượng carbon tối đa là 0,08%, trong khi SS316L có hàm lượng carbon tối đa là 0,03%. Hàm lượng carbon thấp hơn của SS316L giúp nó có khả năng chống nhạy cảm và ăn mòn giữa các hạt, điều này rất quan trọng trong các ứng dụng hàn và nhiệt độ cao. Đối với môi trường biển và ngoài khơi, SS316L thường được ưa chuộng hơn vì khả năng chống ăn mòn vượt trội.
Câu 2: Vòng đệm SS316L có dùng được trong dịch vụ gas chua không?
Trả lời: SS316L không được khuyến khích sử dụng cho dịch vụ khí chua (môi trường chứa H2S) vì nó dễ bị nứt do ứng suất sunfua. Đối với các ứng dụng khí chua, thường cần có vật liệu cứng hơn như Inconel 625 hoặc thép không gỉ song công. Việc lựa chọn vật liệu đệm phải dựa trên thành phần và điều kiện cụ thể của chất lỏng xử lý. Đội ngũ kỹ thuật của chúng tôi có thể tư vấn về vật liệu tốt nhất cho ứng dụng của bạn.
Câu 3: Vòng đệm SS316L chịu được nhiệt độ tối đa là bao nhiêu?
Trả lời: Vòng đệm khớp SS316L có thể chịu được nhiệt độ hoạt động liên tục lên tới 800°C. Tuy nhiên, ở nhiệt độ trên 425°C, vật liệu có thể dễ bị mẫn cảm nếu không được ổn định đúng cách. Đối với các ứng dụng nhiệt độ cao, điều quan trọng là phải xác minh rằng vật liệu đã được xử lý nhiệt đúng cách và được kiểm tra khả năng chống ăn mòn giữa các hạt. Nhà máy của chúng tôi cung cấp chứng nhận kiểm tra ăn mòn giữa các hạt cho tất cả các miếng đệm nhiệt độ cao.
Câu hỏi 4: Làm cách nào để chọn đúng cấu hình Vòng đệm chung cho ứng dụng của tôi?
Trả lời: Việc lựa chọn biên dạng phụ thuộc vào áp suất, nhiệt độ và tính chất của chất lỏng. Loại R phù hợp cho các ứng dụng có mục đích chung lên đến 10.000 psi. Loại RX được sử dụng cho áp suất cao hơn lên tới 15.000 psi. Loại BX được sử dụng cho các ứng dụng đòi hỏi khắt khe nhất lên tới 20.000 psi. Đặc điểm kỹ thuật của mặt bích cũng sẽ quyết định cấu hình được yêu cầu. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ bạn chọn cấu hình chính xác cho ứng dụng cụ thể của bạn.
Câu hỏi 5: Vòng đệm SS316L được cung cấp những tài liệu gì?
Trả lời: Chúng tôi cung cấp giấy chứng nhận tuân thủ cho mọi đơn đặt hàng, ghi lại thành phần vật liệu, tính chất cơ học và kết quả thử nghiệm. Điều này bao gồm phân tích hóa học, kết quả kiểm tra độ bền kéo, kết quả kiểm tra độ cứng và kết quả kiểm tra ăn mòn giữa các hạt. Chúng tôi cũng cung cấp các báo cáo kiểm tra kích thước và chứng chỉ truy xuất nguồn gốc vật liệu. Tài liệu này rất cần thiết để đảm bảo chất lượng và tuân thủ quy định trong các ứng dụng hàng hải và ngoài khơi.
Vòng đệm chung SS316L là lựa chọn lý tưởng cho các ứng dụng hàng hải và ngoài khơi vì chúng mang đến sự kết hợp độc đáo giữa khả năng chống ăn mòn, độ bền cơ học và độ ổn định nhiệt. Hàm lượng molypden của SS316L mang lại khả năng chống ăn mòn rỗ clorua và kẽ hở tuyệt vời, trong khi hàm lượng carbon thấp ngăn ngừa sự nhạy cảm và ăn mòn giữa các hạt. Vật liệu có thể được gia công thành nhiều dạng khác nhau để đáp ứng các yêu cầu về áp suất và nhiệt độ của ứng dụng. Và nó có thể được chứng nhận đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt nhất. Tại Công ty TNHH Vật liệu niêm phong Kaxite Ninh Ba, nhà máy của chúng tôi có chuyên môn và thiết bị để sản xuất Vòng đệm nối vòng SS316L đáp ứng các yêu cầu khắt khe nhất của ngành công nghiệp ngoài khơi.
Cho dù bạn đang thiết kế một nền tảng ngoài khơi mới hay duy trì một nền tảng hiện có, chúng tôi mời bạn liên hệ với nhóm kỹ thuật của chúng tôi để thảo luận về các yêu cầu về miếng đệm của bạn. Chúng tôi có thể cung cấp thông số kỹ thuật chi tiết của sản phẩm, chứng nhận vật liệu và hỗ trợ ứng dụng. Cam kết của chúng tôi về chất lượng và sự hài lòng của khách hàng đã giúp chúng tôi trở thành đối tác đáng tin cậy về các giải pháp bịt kín trên toàn thế giới.
Hãy liên hệ với Công ty TNHH Vật liệu niêm phong Kaxite Ninh Ba ngay hôm nayđể thảo luận về các yêu cầu về Vòng đệm chung của bạn và khám phá cách các miếng đệm SS316L của chúng tôi có thể đáp ứng những thách thức trong các ứng dụng hàng hải và ngoài khơi của bạn.
