Trong đường ống dẫn khí áp suất cao hoặc máy bẻ khóa hydro của nhà máy lọc dầu, các mối nối mặt bích phải chứa chất lỏng ở áp suất vượt quá 400 bar và nhiệt độ chu kỳ từ nhiệt độ môi trường xung quanh đến trên 500°C. Miếng đệm thực hiện chức năng bịt kín này không phải là tấm mềm, có thể nén được. Đó là một vòng kim loại rắn—Vòng đệm nối vòng—bịt kín thông qua cơ chế về cơ bản khác với cơ chế của miếng đệm thông thường. Vòng đệm chung không phụ thuộc vào độ đàn hồi của vật liệu cao su hoặc than chì. Nó dựa vào ứng dụng chính xác của tải trước bu lông để tạo ra sự tiếp xúc giữa kim loại với kim loại giữa miếng đệm và rãnh mặt bích. Tải trước bu lông là lực kích hoạt hiệu suất bịt kín của miếng đệm. Nếu không có đủ tải trước, Vòng đệm khớp vòng sẽ không bịt kín. Với tải trước quá mức, mặt bích hoặc miếng đệm có thể bị hỏng. Tải trước bu lông là biến số quan trọng quyết định sự thành công hay thất bại của mối nối.
Câu hỏi làm thế nào tải trước bu lông kích hoạt hiệu suất bịt kín của Vòng đệm chung là một câu hỏi của khoa học cơ học và vật liệu. Tải trước bu lông tạo ra lực ép lên miếng đệm, làm cho nó phù hợp với rãnh mặt bích. Vật liệu đệm phải có độ cứng phù hợp để có thể biến dạng nhẹ và lấp đầy các khuyết tật vi mô trên bề mặt rãnh. Mặt bích phải đủ chắc chắn để chịu được tải trọng trước mà không bị chảy xệ. Và các bu lông phải được siết chặt theo kiểu có kiểm soát để đảm bảo phân bổ tải trọng đồng đều xung quanh vòng. Bài viết này sẽ xem xét cơ chế chịu tải trước của bu lông, thiết kế của Vòng đệm khớp nối, vai trò của độ cứng của đệm và những cân nhắc thực tế để đạt được độ kín đáng tin cậy. Chúng tôi cũng sẽ cung cấp thông số kỹ thuật chi tiết choVòng đệm chungtừ nhà máy của chúng tôi tại Công ty TNHH Vật liệu niêm phong Kaxite Ninh Ba

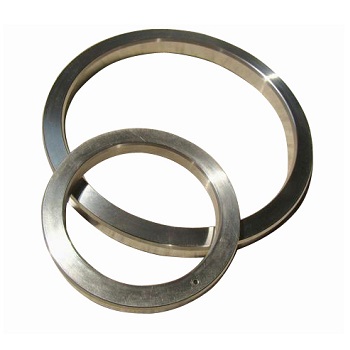

Vòng đệm chung là một bộ phận bịt kín bằng kim loại được sử dụng trong các mối nối mặt bích có áp suất cao và nhiệt độ cao. Nó thường được làm từ một vòng kim loại rắn có tiết diện hình bầu dục hoặc hình bát giác. Miếng đệm được thiết kế để lắp vào rãnh được gia công chính xác trên mặt bích. Khi các mặt bích được bắt vít với nhau, miếng đệm được nén giữa hai rãnh, tạo ra lớp bịt kín giữa kim loại với kim loại. Cơ chế bịt kín của Vòng đệm chung khác với cơ chế bịt kín của miếng đệm mềm. Một miếng đệm mềm bịt kín bằng cách phù hợp với bề mặt mặt bích và lấp đầy những chỗ không đều ở mức độ vi mô. Vòng đệm khớp vòng bịt kín bằng cách làm biến dạng kim loại một chút và tạo ra một đường tiếp xúc với rãnh. Ứng suất tiếp xúc tại đường tiếp xúc cực kỳ cao, tạo ra lớp bịt kín ngay cả ở áp suất rất cao. Bảng dưới đây tóm tắt các đặc điểm chính của Vòng đệm chung.
| Tính năng | Sự miêu tả |
| Vật liệu | Sắt mềm, thép carbon, thép không gỉ, Monel, Inconel |
| Mặt cắt ngang | Hình bầu dục hoặc hình bát giác |
| Cơ chế niêm phong | Đường tiếp xúc kim loại với kim loại |
| Đánh giá áp suất | Lên tới 10.000 psi (690 bar) trở lên |
| Đánh giá nhiệt độ | -200°C đến +850°C (tùy thuộc vào vật liệu) |
| Tiêu chuẩn | API 6A, ASME B16.20 |
Tại Kaxite, nhà máy của chúng tôi sản xuất Vòng đệm chung với nhiều loại vật liệu và kích cỡ để đáp ứng yêu cầu của những ứng dụng đòi hỏi khắt khe nhất. Chúng tôi sử dụng gia công chính xác để đảm bảo rằng kích thước của miếng đệm là chính xác và độ hoàn thiện bề mặt là chính xác. Miếng đệm của chúng tôi được chứng nhận theo tiêu chuẩn API 6A và ASME B16.20, đảm bảo đáp ứng mức chất lượng và độ tin cậy cao nhất.
Tải trước bu lông là lực căng được tạo ra trong bu lông khi chúng được siết chặt. Đó là lực kẹp các mặt bích lại với nhau và nén gioăng. Nếu không có bu lông tải trước, các mặt bích sẽ không được giữ chặt với nhau và miếng đệm sẽ không bị nén. Tải trước bu lông là yếu tố kích hoạt hiệu suất bịt kín của Vòng đệm khớp vòng. Khi các bu lông được siết chặt, lực tải trước được truyền qua mặt bích tới miếng đệm. Miếng đệm được nén vào rãnh, tạo ra tiếp xúc có ứng suất cao làm kín khớp. Lượng tải trước xác định ứng suất ép lên miếng đệm, từ đó xác định chất lượng của miếng đệm. Nếu tải trước quá thấp, lực ép vào chỗ ngồi sẽ không đủ và khớp sẽ bị rò rỉ. Nếu tải trước quá cao, mặt bích hoặc miếng đệm có thể bị cong, cũng gây rò rỉ. Tải trước bu lông phải được tính toán và kiểm soát cẩn thận để đảm bảo độ kín đáng tin cậy. Bảng dưới đây minh họa mối quan hệ giữa tải trước của bu lông và ứng suất tựa của miếng đệm.
| Tải trước bu lông (kN) | Căng thẳng chỗ ngồi đệm (MPa) | Hiệu suất niêm phong |
| 50 | 100 | Không đủ; có khả năng bị rò rỉ |
| 100 | 200 | cận biên; có thể rò rỉ dưới áp lực |
| 150 | 300 | Tốt; con dấu đáng tin cậy |
| 200 | 400 | Xuất sắc; niêm phong tối ưu |
| 250 | 500 | Quá mức; nguy cơ chảy mặt bích |
Tại nhà máy của chúng tôi, chúng tôi cung cấp cho khách hàng những đề xuất chi tiết về bu lông cho Vòng đệm khớp vòng. Chúng tôi chỉ định tải trước bu lông cần thiết, kiểu siết chặt và các yêu cầu bôi trơn. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ tính toán tải trước chính xác cho tổ hợp mặt bích và miếng đệm cụ thể của bạn. Chúng tôi cũng cung cấp hỗ trợ kỹ thuật tại chỗ nếu cần.
Độ cứng của Vòng đệm khớp vòng là yếu tố quan trọng trong hiệu suất bịt kín của nó. Miếng đệm phải đủ mềm để biến dạng nhẹ dưới tác dụng của bu lông, phù hợp với rãnh mặt bích và tạo ra sự bịt kín. Tuy nhiên, nó cũng phải đủ cứng để chống lại sự đùn và duy trì hình dạng dưới áp suất cao. Độ cứng của miếng đệm được xác định bởi vật liệu mà nó được tạo ra. Sắt mềm là chất liệu mềm nhất và được sử dụng phổ biến nhất. Nó phù hợp cho các ứng dụng áp suất thấp và nhiệt độ thấp. Thép carbon cứng hơn và được sử dụng cho áp suất cao hơn. Thép không gỉ vẫn cứng hơn và có khả năng chống ăn mòn. Monel và Inconel được sử dụng cho các ứng dụng đòi hỏi khắt khe nhất, đòi hỏi độ bền cao và khả năng chống ăn mòn. Bảng dưới đây tóm tắt độ cứng và ứng dụng điển hình của vật liệu Vòng đệm chung thông thường.
| Vật liệu | Độ cứng (HB) | Áp suất tối đa (bar) | Ứng dụng điển hình |
| Sắt mềm | 90 - 120 | 100 | Nước áp suất thấp, hơi nước |
| Thép cacbon | 120 - 150 | 250 | Dầu khí, công nghiệp tổng hợp |
| Thép không gỉ 304 | 150 - 180 | 400 | Hóa chất, hóa dầu |
| Thép không gỉ 316 | 150 - 180 | 400 | Môi trường ăn mòn |
| Monel | 150 - 200 | 500 | Nước biển, nhiệt độ cao |
| Inconel | 180 - 250 | 690 | Nhiệt độ cao, áp suất cao |
TạiCông ty TNHH Vật liệu niêm phong Kaxite Ninh Ba, chúng tôi sản xuất Vòng đệm chung bằng tất cả các vật liệu này. Chúng tôi cũng cung cấp nhiều mức độ cứng trong từng vật liệu để phù hợp với các ứng dụng khác nhau. Đội ngũ kỹ thuật của chúng tôi có thể giúp bạn chọn vật liệu và độ cứng phù hợp với yêu cầu cụ thể của bạn.
Rãnh mặt bích là vùng lõm trên mặt bích để đặt Vòng đệm khớp vòng vào đó. Kích thước và độ hoàn thiện bề mặt của rãnh rất quan trọng đối với hiệu suất bịt kín của miếng đệm. Rãnh phải được gia công với dung sai chính xác để đảm bảo rằng miếng đệm được đặt đúng cách và ứng suất tiếp xúc là đồng đều. Góc rãnh, độ sâu rãnh và chiều rộng rãnh đều ảnh hưởng đến hiệu suất bịt kín. Bề mặt hoàn thiện của rãnh phải đủ mịn để miếng đệm có thể biến dạng và lấp đầy những chỗ không đều nhỏ, nhưng không mịn đến mức miếng đệm không thể bám chặt vào bề mặt. Bảng dưới đây tóm tắt các thông số rãnh chính cho Vòng đệm khớp vòng tiêu chuẩn.
| tham số | Đặc điểm kỹ thuật | Tầm quan trọng |
| Góc rãnh | 23° ± 1° (hình bầu dục); 23° ± 1° (hình bát giác) | Đảm bảo chỗ ngồi và liên lạc thích hợp |
| Độ sâu rãnh | Theo API 6A / ASME B16.20 | Đảm bảo miếng đệm được chụp hoàn toàn |
| Chiều rộng rãnh | Theo API 6A / ASME B16.20 | Đảm bảo miếng đệm vừa khít mà không có khe hở quá mức |
| Bề mặt hoàn thiện (Ra) | 1,6 - 3,2 µm | Cho phép miếng đệm bám và bịt kín |
| Độ phẳng | 0,05 mm trên 100 mm | Đảm bảo ứng suất tiếp xúc đồng đều |
Tại nhà máy của chúng tôi, chúng tôi có thể cung cấp hỗ trợ kỹ thuật về thiết kế và gia công rãnh mặt bích. Chúng tôi cũng cung cấp dịch vụ kiểm tra rãnh để xác minh rằng rãnh đáp ứng các yêu cầu của tiêu chuẩn hiện hành. Điều này rất quan trọng vì rãnh bị mòn hoặc hư hỏng có thể khiến ngay cả miếng đệm mới cũng không thể bịt kín đúng cách.
Việc tính toán tải trước bu lông là một bước quan trọng trong việc thiết kế và lắp ráp mối nối đệm vòng. Tải trước phải đủ để tạo ra ứng suất ép cần thiết lên miếng đệm, nhưng không quá cao đến mức tạo ra mặt bích hoặc bu lông. Việc tính toán có tính đến ứng suất tựa của miếng đệm, kích thước mặt bích, kích thước và vật liệu bu lông cũng như áp suất và nhiệt độ vận hành. Tải trước thường được tính toán bằng cách sử dụng Mã nồi hơi và bình áp lực ASME hoặc tiêu chuẩn tương đương. Sau khi tính toán tải trước, tải trọng này phải được tác dụng lên các bu lông một cách có kiểm soát. Điều này thường được thực hiện bằng cách sử dụng cờ lê mô-men xoắn hoặc bộ căng thủy lực. Phải tuân theo mô hình thắt chặt để đảm bảo phân phối tải đồng đều. Bảng dưới đây tóm tắt các bước chính trong việc áp dụng tải trước cho bu lông.
| Bước chân | Hoạt động | Mục đích |
| 1 | Làm sạch và kiểm tra mặt bích và rãnh | Đảm bảo không có mảnh vụn hoặc hư hỏng |
| 2 | Bôi trơn mặt bu lông và đai ốc | Giảm ma sát và đảm bảo tải trước nhất quán |
| 3 | Siết chặt các bu lông theo hình ngôi sao tới 30% mômen xoắn mục tiêu | Đặt miếng đệm và căn chỉnh các mặt bích |
| 4 | Siết chặt các bu lông theo hình ngôi sao tới 60% mômen xoắn mục tiêu | Nén dần miếng đệm |
| 5 | Siết chặt các bu lông theo hình ngôi sao tới 100% mômen xoắn mục tiêu | Đạt được tải trước cuối cùng |
| 6 | Kiểm tra mô-men xoắn sau 24 giờ | Bù đắp cho leo và thư giãn |
Tại Công ty TNHH Vật liệu bịt kín Kaxite Ninh Ba, chúng tôi cung cấp cho khách hàng các quy trình bắt vít chi tiết cho Vòng đệm chung của chúng tôi. Chúng tôi cũng cung cấp đào tạo và hỗ trợ tại chỗ để đảm bảo rằng tải trước được áp dụng chính xác. Mục tiêu của chúng tôi là luôn giúp khách hàng đạt được con dấu đáng tin cậy.
Các thông số kỹ thuật chính của Vòng đệm chung bao gồm kích thước miếng đệm, cấp áp suất, vật liệu, loại mặt cắt ngang và độ cứng. Bảng dưới đây cung cấp bản tóm tắt các thông số kỹ thuật điển hình cho Vòng đệm chung của chúng tôi.
| Đặc điểm kỹ thuật | Phạm vi | Ghi chú |
| Kích cỡ | 1/2" đến 36" | Theo API 6A / ASME B16.20 |
| Lớp áp lực | Lớp 150 đến Lớp 2500 | Ngoài ra áp lực API 6A |
| Vật liệu | Sắt mềm, thép cacbon, SS304, SS316, Monel, Inconel | Được lựa chọn dựa trên ứng dụng |
| Loại mặt cắt ngang | Hình bầu dục (R), Hình bát giác (RX), Hiệu suất cao (BX) | Được lựa chọn dựa trên áp suất và rãnh |
| độ cứng | Theo tiêu chuẩn vật liệu | Được lựa chọn dựa trên vật liệu mặt bích |
| Hoàn thiện bề mặt | Ra 1,6 - 3,2 µm | Đảm bảo chỗ ngồi thích hợp |
| Tiêu chuẩn | API 6A, ASME B16.20, DIN 2693 | Tuân thủ các tiêu chuẩn quốc tế |
Tại nhà máy của chúng tôi, chúng tôi sản xuất Vòng đệm chung để đáp ứng các thông số kỹ thuật này và hơn thế nữa. Chúng tôi có thể tùy chỉnh miếng đệm để phù hợp với yêu cầu cụ thể của dự án, bao gồm các vật liệu đặc biệt, kích thước đặc biệt và mặt cắt đặc biệt. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ quá trình lựa chọn và cung cấp dữ liệu kỹ thuật chi tiết cho dự án của bạn.
Câu hỏi 1: Tải trước bu lông được khuyến nghị cho Vòng đệm khớp vòng là bao nhiêu?
Trả lời: Tải trước bu lông được khuyến nghị phụ thuộc vào kích thước miếng đệm, cấp áp suất, vật liệu miếng đệm và vật liệu mặt bích. Nó thường được tính toán bằng cách sử dụng Mã nồi hơi và bình áp lực ASME hoặc tiêu chuẩn tương đương. Tải trước phải đủ để tạo ra ứng suất ép cần thiết lên miếng đệm mà không làm ảnh hưởng đến mặt bích hoặc bu lông. Tại Công ty TNHH Vật liệu bịt kín Kaxite Ninh Ba, chúng tôi cung cấp các đề xuất bắt vít chi tiết cho từng Vòng đệm chung của chúng tôi.
Câu hỏi 2: Vòng đệm khớp nối có thể tái sử dụng được không?
Trả lời: Nói chung, không nên tái sử dụng Vòng đệm chung. Khi miếng đệm bị nén, nó sẽ biến dạng dẻo để phù hợp với rãnh. Biến dạng này là vĩnh viễn và miếng đệm sẽ không trở lại hình dạng ban đầu. Việc tái sử dụng Vòng đệm chung có thể dẫn đến rò rỉ vì miếng đệm sẽ không bịt kín đúng cách vào lần thứ hai. Tiêu chuẩn công nghiệp là thay miếng đệm mỗi khi khớp nối được mở ra. Nhà máy của chúng tôi khuyên bạn nên sử dụng miếng đệm mới cho mỗi lần lắp ráp.
Câu 3: Vòng đệm hình bầu dục và vòng đệm hình bát giác có gì khác nhau?
Trả lời: Miếng đệm hình bầu dục (loại R) có tiết diện tròn và được sử dụng trong các ứng dụng tiêu chuẩn. Miếng đệm hình bát giác (loại RX) có mặt cắt ngang giúp làm kín hiệu quả hơn ở áp suất cao hơn. Miếng đệm hình bát giác yêu cầu thiết kế rãnh khác với miếng đệm hình bầu dục. Sự lựa chọn giữa hai loại phụ thuộc vào loại áp suất và rãnh mặt bích. Đội ngũ kỹ thuật của chúng tôi có thể giúp bạn chọn loại phù hợp cho ứng dụng của mình.
Câu hỏi 4: Làm sao để biết Vòng đệm chung của tôi có bị rò rỉ hay không?
Trả lời: Các dấu hiệu của Vòng đệm khớp vòng bị rò rỉ bao gồm chất lỏng hoặc khí có thể nhìn thấy thoát ra khỏi khớp, áp suất hệ thống giảm và xuất hiện tiếng rít. Nếu bạn nghi ngờ có rò rỉ, mối nối cần được giảm áp suất và kiểm tra ngay lập tức. Miếng đệm phải được thay thế và rãnh mặt bích phải được kiểm tra xem có bị hư hỏng không. Rò rỉ có thể nguy hiểm, đặc biệt là trong môi trường áp suất cao hoặc độc hại, vì vậy không bao giờ được bỏ qua.
Câu hỏi 5: Kiểu siết chính xác cho mặt bích Vòng đệm khớp vòng là gì?
Trả lời: Kiểu siết đúng là kiểu hình ngôi sao, trong đó các bu lông được siết chặt theo trình tự chéo. Các bu lông phải được siết chặt theo nhiều giai đoạn, thường là 30%, 60% và 100% mô-men xoắn mục tiêu. Điều này đảm bảo rằng miếng đệm được nén đều và các mặt bích vẫn song song. Sau lần siết chặt đầu tiên, mô-men xoắn phải được kiểm tra sau 24 giờ để bù lại độ dão và độ giãn. Tại Công ty TNHH Vật liệu bịt kín Kaxite Ninh Ba, chúng tôi cung cấp các quy trình siết chặt chi tiết cho Vòng đệm chung của chúng tôi.
Tải trước bu lông là lực kích hoạt hiệu suất bịt kín của Vòng đệm khớp vòng. Nếu không có đủ tải trước, miếng đệm không thể biến dạng và tạo ra tiếp xúc ứng suất cao cần thiết để bịt kín các mối nối có áp suất cao và nhiệt độ cao. Tải trước bu lông phải được tính toán, áp dụng và kiểm soát cẩn thận để đảm bảo độ kín đáng tin cậy. Vật liệu đệm, rãnh mặt bích và quy trình bắt vít đều đóng một vai trò trong hiệu suất bịt kín. Tại Công ty TNHH Vật liệu niêm phong Kaxite Ninh Ba, nhà máy của chúng tôi có chuyên môn và kinh nghiệm để sản xuất Vòng đệm chung đáp ứng các yêu cầu khắt khe nhất. Chúng tôi sử dụng vật liệu chất lượng cao, gia công chính xác và kiểm tra nghiêm ngặt để đảm bảo rằng mọi miếng đệm chúng tôi sản xuất đều mang lại hiệu suất đáng tin cậy. Chúng tôi cũng cung cấp hỗ trợ kỹ thuật toàn diện để giúp khách hàng đạt được con dấu thành công.
Cho dù bạn đang thiết kế một hệ thống áp suất cao mới hay bảo trì hệ thống hiện có, chúng tôi mời bạn liên hệ với nhóm kỹ thuật của chúng tôi để thảo luận về các yêu cầu của bạn. Chúng tôi có thể cung cấp thông số kỹ thuật của sản phẩm, khuyến nghị về bu lông và hỗ trợ tại chỗ. Cam kết của chúng tôi về chất lượng và sự hài lòng của khách hàng đã giúp chúng tôi trở thành đối tác đáng tin cậy cho các ứng dụng bịt kín trên toàn thế giới.
Liên hệ với Công ty TNHH Vật liệu niêm phong Kaxite Ninh Ba ngay hôm nayđể thảo luận về các yêu cầu về Vòng đệm chung của bạn và khám phá cách các sản phẩm của chúng tôi có thể đảm bảo độ kín đáng tin cậy trong các ứng dụng đòi hỏi khắt khe nhất của bạn.
