Trong ngành công nghiệp hóa dầu, một mặt bích bị rò rỉ trên một máy bẻ khóa thủy lực áp suất cao có thể gây ra tình trạng ngừng hoạt động khẩn cấp, gây tổn thất sản xuất lên tới 500.000 USD mỗi ngày. Trong một nhà máy điện, sự rò rỉ hơi nước ở mặt bích đầu vào của tuabin có thể buộc phải ngừng hoạt động kéo dài nhiều ngày. Đây không phải là những sự kiện hiếm gặp. Chúng là hậu quả trực tiếp của việc hỏng hóc niêm phong và là một trong những nguyên nhân quan trọng nhất gây ra tổn thất sản xuất và bảo trì ngoài kế hoạch trong ngành công nghiệp nặng. Thành phần trung tâm của thử thách này là miếng đệm. Và trong số các miếng đệm, một thiết kế đã được chứng minh là có hiệu quả đặc biệt trong việc ngăn chặn những hư hỏng tốn kém này: Vòng đệm chung.
Vòng đệm chung là một bộ phận làm kín bằng kim loại được sử dụng trong các ứng dụng nhiệt độ cao, áp suất cao, nơi độ tin cậy là không thể thương lượng. Không giống như các miếng đệm mềm dựa vào khả năng nén để tạo ra một vòng đệm, Vòng đệm chung tạo ra một vòng đệm thông qua tiếp xúc kim loại với kim loại chính xác giữa miếng đệm và rãnh trên mặt bích. Thiết kế này cung cấp một đệm kín có khả năng chống nổ, có khả năng đàn hồi cao trước chu trình nhiệt và có khả năng chịu được áp lực có thể phá hủy các loại đệm khác. Kết quả là giảm đáng kể tổn thất sản xuất và bảo trì ngoài kế hoạch. Bài viết này sẽ giải thích cách Vòng đệm chung đạt được điều này, kiểm tra thiết kế, vật liệu, cách lắp đặt và hiệu suất của nó trong những môi trường công nghiệp đòi hỏi khắt khe nhất. Tại Công ty TNHH Vật liệu niêm phong Kaxite Ninh Ba, nhà máy của chúng tôi đã sản xuấtVòng đệm chungtrong hơn hai thập kỷ, và chúng tôi đã tận mắt chứng kiến miếng đệm phù hợp có thể biến đổi độ tin cậy của nhà máy như thế nào.
Vòng đệm chung là một vòng đệm kín bằng kim loại nguyên khối được gia công theo kích thước chính xác và được thiết kế để lắp vào rãnh tương ứng được gia công trên các mặt bích. Miếng đệm thường có mặt cắt ngang hình bầu dục hoặc hình bát giác và có nhiều kích thước tiêu chuẩn được xác định bởi API 6A và ASME B16.20. Khi các bu lông mặt bích được siết chặt, miếng đệm sẽ bị nén giữa hai mặt rãnh. Kim loại biến dạng một chút, tạo ra một lớp đệm kín tiếp xúc với đường dây. Điều này về cơ bản khác với miếng đệm mềm, dựa vào khả năng nén của vật liệu để lấp đầy những khuyết điểm trên bề mặt mặt bích. Vòng đệm khớp vòng dựa vào hình dạng chính xác của rãnh và miếng đệm để tạo ra vòng đệm vừa chắc chắn vừa đáng tin cậy.
Ưu điểm chính của Vòng đệm chung là khả năng chống nổ. Trong một miếng đệm mềm, phần tử bịt kín được giới hạn giữa các mặt bích, nhưng nó không bị khóa cơ học tại chỗ. Nếu áp suất bên trong vượt quá lực nén của bu lông, miếng đệm có thể bị đẩy ra khỏi khớp - một hiện tượng được gọi là nổ tung. Đây là một sự cố nghiêm trọng làm giải phóng chất lỏng trong quá trình và có thể gây thương tích hoặc tử vong. Vòng đệm khớp vòng không thể bung ra vì nó bị kẹt cơ học trong rãnh. Rãnh hoạt động như một bình chứa và miếng đệm được nén bên trong nó. Ngay cả khi mất tải trọng bu lông, miếng đệm vẫn ở nguyên vị trí, duy trì độ kín. Đây là một tính năng an toàn quan trọng trong các ứng dụng áp suất cao.
Bảng dưới đây so sánh các đặc điểm thiết kế và đặc tính hoạt động của Vòng đệm chung và đệm mềm.
| Tính năng | Vòng đệm chung | Gioăng mềm (tấm) |
| Cơ chế niêm phong | Tiếp xúc đường kim loại với kim loại | Nén vật liệu mềm |
| Khả năng chống thổi | Tuyệt vời (bị mắc kẹt một cách máy móc) | Kém (có thể ép đùn) |
| Đánh giá áp suất | Lên tới 10.000 psi (690 bar) | Lên tới 1.000 psi (69 thanh) |
| Đánh giá nhiệt độ | Lên đến 1.000°C (tùy thuộc vào vật liệu) | Lên đến 500°C (tùy thuộc vào vật liệu) |
| Khả năng tái sử dụng | Không được đề xuất | Không được đề xuất |
| Ứng dụng điển hình | Đầu giếng, đường ống, nhà máy lọc dầu, nhà máy điện | Đường ống công nghiệp chung, hệ thống áp suất thấp |

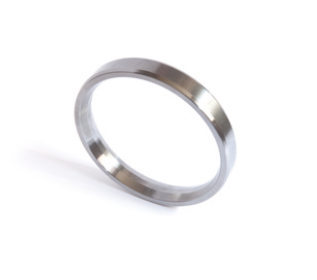

Thiết kế của Vòng đệm khớp vòng được tiêu chuẩn hóa để đảm bảo khả năng thay thế lẫn nhau. Các kiểu phổ biến nhất là loại R (hình bầu dục hoặc hình bát giác), loại RX (cho áp suất cao hơn) và loại BX (cho áp suất cực cao). Mỗi kiểu có hình dạng rãnh và mức áp suất cụ thể. TạiCông ty TNHH Vật liệu niêm phong Kaxite Ninh Ba, chúng tôi sản xuất cả ba kiểu dáng với nhiều loại vật liệu khác nhau để đáp ứng yêu cầu của các ứng dụng khác nhau.
Vòng đệm kim loại với kim loại của Vòng đệm khớp vòng là chìa khóa cho khả năng ngăn ngừa xì hơi và rò rỉ. Khi các bu lông mặt bích được siết chặt, miếng đệm sẽ bị nén vào các mặt rãnh. Tiếp điểm ban đầu là tiếp xúc đường—bề mặt cong của miếng đệm gặp bề mặt phẳng của rãnh. Khi tải trọng bu lông tăng lên, kim loại ở đường tiếp xúc sẽ biến dạng dẻo, tạo ra vùng tiếp xúc rộng hơn. Sự biến dạng này được giới hạn trong một vùng rất nhỏ và nó tạo ra một lớp bịt kín vừa đàn hồi. Con dấu được đóng chặt vì sự tiếp xúc giữa kim loại với kim loại giúp loại bỏ các khoảng trống cực nhỏ cho phép chất lỏng thoát ra ngoài. Nó có khả năng đàn hồi vì biến dạng đàn hồi của miếng đệm và mặt bích cho phép khớp có thể chịu được những chuyển động nhỏ mà không làm mất tiếp xúc.
Hình dạng của rãnh rất quan trọng đối với hiệu suất của phốt. Rãnh được gia công theo một góc chính xác (thường là 23° đối với miếng đệm loại R) và độ sâu. Khi miếng đệm được nén, hoạt động nêm của rãnh sẽ buộc vật liệu miếng đệm tiếp xúc chặt chẽ với các mặt rãnh. Điều này tạo ra một lớp bịt kín trở nên chặt hơn khi áp suất tăng lên. Đây được gọi là con dấu được cấp năng lượng bằng áp suất. Áp suất bên trong càng cao thì miếng đệm càng bị ép vào các mặt rãnh và vòng đệm càng chặt. Điều này trái ngược với một miếng đệm mềm, có thể bị đẩy ra khỏi khớp bởi áp suất cao. Bảng dưới đây cho thấy mối quan hệ giữa áp suất bên trong và lực bịt kín của Vòng đệm khớp vòng.
| Áp suất bên trong (bar) | Lực niêm phong (N/mm) | Ứng suất tiếp xúc (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Vòng đệm được cung cấp năng lượng bằng áp suất là yếu tố làm cho Vòng đệm khớp vòng có hiệu quả trong việc ngăn ngừa xì hơi. Ngay cả khi tải trọng bu lông giảm do giãn nở hoặc giãn nở nhiệt, áp suất bên trong vẫn tiếp tục cung cấp năng lượng cho phốt. Đây là một tính năng an toàn quan trọng trong các ứng dụng áp suất cao. Tại nhà máy của chúng tôi, chúng tôi kiểm tra từng lô Vòng đệm khớp vòng để xác minh hiệu suất bịt kín bằng năng lượng áp suất của chúng. Chúng tôi sử dụng thiết bị thử thủy lực để tác dụng áp suất bên trong lên mặt bích thử nghiệm và đo tốc độ rò rỉ. Các miếng đệm của chúng tôi luôn đạt được tỷ lệ rò rỉ thấp hơn nhiều so với giới hạn cho phép của API 6A và ASME B16.20.
Vật liệu chế tạo Vòng đệm chung xác định khả năng chịu được các điều kiện ăn mòn và nhiệt của ứng dụng. Một miếng đệm được làm từ vật liệu không phù hợp sẽ sớm bị hỏng, dẫn đến việc bảo trì và sản xuất không theo kế hoạch. Các vật liệu phổ biến nhất cho Vòng đệm chung là sắt mềm, thép cacbon thấp, thép không gỉ (304, 316, 321) và các hợp kim ngoại lai như Inconel, Monel và Hastelloy. Mỗi vật liệu có một phạm vi nhiệt độ và khả năng chống ăn mòn cụ thể. Việc lựa chọn vật liệu phải dựa trên chất lỏng xử lý, nhiệt độ vận hành và tuổi thọ cần thiết.
Sắt mềm là vật liệu kinh tế nhất và thích hợp cho các ứng dụng ở nhiệt độ thấp, không bị ăn mòn. Thép carbon thấp được sử dụng cho các ứng dụng đòi hỏi khắt khe hơn một chút. Thép không gỉ 304 và 316 là những sản phẩm đặc trưng của ngành, có khả năng chống ăn mòn tốt và độ bền nhiệt độ cao. Thép không gỉ 321 được ổn định bằng titan để ngăn chặn sự ăn mòn giữa các hạt ở nhiệt độ cao. Inconel và Monel được sử dụng trong những môi trường khắc nghiệt nhất, chẳng hạn như những môi trường có chứa clorua hoặc hơi nước ở nhiệt độ cao. Bảng dưới đây cung cấp hướng dẫn về giới hạn nhiệt độ và ăn mòn của vật liệu Vòng đệm chung.
| Vật liệu | Tối đa. Nhiệt độ (°C) | Chống ăn mòn | Ứng dụng điển hình |
| Sắt mềm | 400 | Nghèo | Dịch vụ áp suất thấp, không ăn mòn |
| Thép cacbon thấp | 500 | Hội chợ | Đường ống công nghiệp tổng hợp |
| Thép không gỉ 304 | 700 | Tốt | Hầu hết các dịch vụ lọc dầu và hóa dầu |
| Thép không gỉ 316 | 800 | Rất tốt | Môi trường ăn mòn, hơi nước nhiệt độ cao |
| Thép không gỉ 321 | 900 | Rất tốt | Ứng dụng nhiệt độ cao |
| Inconel 625 | 1.000 | Xuất sắc | Nhiệt độ cực cao, có tính ăn mòn cao |
| Monel 400 | 800 | Xuất sắc | Môi trường chứa clorua |
Việc lựa chọn vật liệu chính xác là một quyết định kỹ thuật quan trọng. Một miếng đệm không có khả năng chống lại chất lỏng xử lý sẽ bị ăn mòn, mất khả năng bịt kín và có khả năng gây ô nhiễm cho quy trình. Một miếng đệm không được định mức theo nhiệt độ vận hành sẽ mềm hoặc dão, mất tải trước và gây rò rỉ. Tại Kaxite, chúng tôi hợp tác chặt chẽ với khách hàng để lựa chọn vật liệu tối ưu cho từng ứng dụng. Chúng tôi duy trì cơ sở dữ liệu toàn diện về khả năng tương thích của vật liệu và có thể đưa ra các khuyến nghị cụ thể dựa trên các điều kiện của quy trình. Dịch vụ này là một trong những cách chúng tôi giúp khách hàng giảm thiểu tổn thất sản xuất và bảo trì ngoài kế hoạch.
Vòng đệm khớp bền nhất trên thế giới sẽ hỏng nếu không được lắp đặt đúng cách. Lắp đặt là một yếu tố quan trọng trong độ tin cậy của con dấu. Các lỗi lắp đặt phổ biến nhất là: sử dụng lại miếng đệm đã được nén, làm hỏng miếng đệm trong quá trình xử lý, không làm sạch rãnh và áp dụng mô-men xoắn bu-lông không đều. Mỗi lỗi này có thể dẫn đến thất bại sớm. Cài đặt đúng cách là một quá trình có hệ thống phải được tuân thủ cẩn thận.
Bước đầu tiên là kiểm tra miếng đệm và rãnh. Miếng đệm phải không có khuyết tật như vết trầy xước, vết lõm hoặc ăn mòn. Rãnh phải sạch, khô và không có mảnh vụn hoặc vật liệu đệm cũ. Bất kỳ hư hỏng nào đối với rãnh sẽ được chuyển sang miếng đệm, ngăn cản việc bịt kín thích hợp. Bước thứ hai là lắp miếng đệm vào rãnh. Miếng đệm phải được xử lý cẩn thận để tránh hư hỏng. Nó phải được đặt vào rãnh và kiểm tra để đảm bảo rằng nó được đặt đúng vị trí. Bước thứ ba là căn chỉnh các mặt bích. Các mặt bích phải song song và thẳng hàng trong phạm vi dung sai quy định. Việc căn chỉnh sai sẽ khiến miếng đệm chịu tải không đều và có thể dẫn đến rò rỉ.
Bước thứ tư là siết chặt các bu lông. Việc này phải được thực hiện theo hình ngôi sao hoặc hình chữ thập, thực hiện nhiều lần để đảm bảo tải đều. Mômen xoắn cuối cùng của bu lông phải theo thông số kỹ thuật của nhà sản xuất mặt bích. Việc sử dụng cờ lê lực đã được hiệu chỉnh là điều cần thiết. Bảng dưới đây cung cấp bản tóm tắt các bước cài đặt và những điểm chính cần kiểm tra.
| Bước chân | Hoạt động | Kiểm tra chìa khóa |
| 1 | Kiểm tra miếng đệm và rãnh | Không có khuyết tật, sạch sẽ và khô ráo |
| 2 | Lắp miếng đệm vào rãnh | Ngồi đúng cách |
| 3 | Căn chỉnh mặt bích | Song song và chính giữa |
| 4 | Siết chặt bu lông theo hình ngôi sao | Nhiều đường chuyền, mô-men xoắn đều |
| 5 | Kiểm tra mô-men xoắn cuối cùng | Theo đặc điểm kỹ thuật |
Tại nhà máy của chúng tôi, chúng tôi cung cấp hướng dẫn lắp đặt chi tiết với mỗi Vòng đệm chung mà chúng tôi vận chuyển. Chúng tôi cũng cung cấp đào tạo cài đặt tại chỗ cho khách hàng của chúng tôi. Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ mọi thắc mắc về cài đặt. Bằng cách làm theo các quy trình này, khách hàng của chúng tôi có thể đảm bảo rằng Vòng đệm khớp vòng của họ mang lại độ tin cậy lâu dài, điều cần thiết để giảm tổn thất sản xuất và bảo trì ngoài kế hoạch.
Tổng chi phí sở hữu (TCO) của Vòng đệm chung bao gồm giá mua ban đầu, chi phí lắp đặt, chi phí bảo trì và chi phí hỏng hóc. Mặc dù giá mua ban đầu của Vòng đệm chung cao hơn so với đệm mềm nhưng TCO thường thấp hơn vì Vòng đệm chung có tuổi thọ lâu hơn và ít hỏng hóc hơn. Một hư hỏng của miếng đệm mềm có thể gây thiệt hại hàng trăm nghìn đô la trong sản xuất, trong khi Vòng đệm chung có thể ngăn chặn sự cố đó. Bảng dưới đây cung cấp sự so sánh TCO của Vòng đệm chung và đệm mềm trong khoảng thời gian 10 năm.
| Thành phần chi phí | Vòng đệm chung | Vòng đệm mềm |
| Giá mua ban đầu (mỗi đơn vị) | $50 | $10 |
| Số lần thay thế (10 năm) | 2 | 6 |
| Tổng chi phí mua hàng | 100 USD | $60 |
| Nhân công lắp đặt (10 năm) | $200 | $600 |
| Chi phí thất bại (10 năm) | $0 | 50.000 USD |
| Tổng chi phí sở hữu | $300 | $50,660 |
Bảng cho thấy TCO của Vòng đệm chung thấp hơn đáng kể so với đệm mềm, mặc dù giá mua ban đầu cao hơn. Khoản tiết kiệm đến từ việc giảm số lần thay thế, giảm nhân công lắp đặt và loại bỏ chi phí hỏng hóc. Đây là lập luận kinh tế cho việc sử dụng Vòng đệm chung trong các ứng dụng nhiệt độ cao, áp suất cao. Chi phí của một sai sót lớn hơn nhiều so với chi phí của miếng đệm. Tại Công ty TNHH Vật liệu bịt kín Kaxite Ninh Ba, chúng tôi giúp khách hàng tính toán TCO cho các giải pháp bịt kín của họ. Chúng tôi tin rằng Vòng đệm chung là giải pháp tiết kiệm chi phí nhất cho các ứng dụng đòi hỏi khắt khe.
Câu hỏi 1: Gioăng khớp vòng có thể tái sử dụng sau khi nén được không?
Trả lời: Không, không nên tái sử dụng Vòng đệm chung. Khi miếng đệm đã được nén, nó sẽ bị biến dạng dẻo và cứng lại. Tái sử dụng nó sẽ không cung cấp một con dấu đáng tin cậy. Miếng đệm nên được thay thế mỗi khi mặt bích được mở ra. Đây là một thực hành an toàn quan trọng. Tại Công ty TNHH Vật liệu bịt kín Kaxite Ninh Ba, chúng tôi khuyên khách hàng nên dự trữ đầy đủ các miếng đệm dự phòng để đảm bảo rằng họ không muốn sử dụng lại miếng đệm trong trường hợp khẩn cấp.
Câu hỏi 2: Làm cách nào để chọn đúng vật liệu cho Vòng đệm khớp vòng?
Trả lời: Việc lựa chọn vật liệu phụ thuộc vào chất lỏng xử lý, nhiệt độ vận hành và khả năng chống ăn mòn cần thiết. Đối với các ứng dụng ở nhiệt độ thấp, không bị ăn mòn, sắt mềm hoặc thép có hàm lượng cacbon thấp là đủ. Đối với hầu hết các ứng dụng nhà máy lọc dầu và hóa dầu, nên sử dụng thép không gỉ 304 hoặc 316. Đối với các ứng dụng có nhiệt độ cao hoặc có tính ăn mòn cao, có thể cần đến các hợp kim kỳ lạ như Inconel hoặc Monel. Nhóm kỹ thuật của chúng tôi có thể cung cấp các đề xuất cụ thể dựa trên điều kiện quy trình của bạn.
Câu hỏi 3: Sự khác biệt giữa Vòng đệm khớp loại R, loại RX và loại BX là gì?
Trả lời: Loại R là miếng đệm hình bầu dục hoặc hình bát giác tiêu chuẩn được sử dụng trong hầu hết các ứng dụng. Loại RX có hình dạng được sửa đổi để mang lại khả năng bịt kín hiệu quả hơn ở áp suất cao hơn. Loại BX được thiết kế cho áp suất cực cao và có thiết kế cung cấp năng lượng bằng áp suất. Mỗi loại có hình dạng rãnh và mức áp suất cụ thể. Nhà máy của chúng tôi sản xuất cả ba loại và chúng tôi có thể giúp bạn chọn loại phù hợp cho ứng dụng của mình.
Câu hỏi 4: Làm thế nào để biết Vòng đệm khớp vòng có bị hỏng hay không?
Trả lời: Vòng đệm khớp vòng bị hỏng có thể có vết xước, vết lõm hoặc ăn mòn rõ ràng. Nó cũng có thể bị biến dạng thành hình tròn hoặc có mặt cắt ngang dẹt. Nếu có bất kỳ dấu hiệu nào trong số này thì không nên sử dụng miếng đệm. Ngay cả một khiếm khuyết nhỏ cũng có thể khiến miếng đệm không thể bịt kín đúng cách. Luôn kiểm tra miếng đệm cẩn thận trước khi lắp đặt.
Câu hỏi 5: Định mức áp suất tối đa của Vòng đệm khớp vòng là bao nhiêu?
Trả lời: Định mức áp suất tối đa của Vòng đệm khớp vòng phụ thuộc vào loại và vật liệu. Các miếng đệm loại R thường được đánh giá ở mức 5.000 psi (345 bar). Miếng đệm loại RX được định mức tới 10.000 psi (690 bar). Miếng đệm loại BX được định mức ở mức 15.000 psi (1.034 bar) hoặc cao hơn. Định mức áp suất thực tế cũng phụ thuộc vào định mức mặt bích và tải trọng bu lông. Nhà máy của chúng tôi có thể cung cấp mức áp suất cụ thể cho từng loại và vật liệu đệm.
Vòng đệm chung là một thành phần quan trọng trong nỗ lực giảm tổn thất sản xuất và bảo trì ngoài kế hoạch trong các hệ thống công nghiệp áp suất cao. Vòng đệm kim loại với kim loại, thiết kế cung cấp năng lượng bằng áp suất và khả năng chống nổ khiến nó trở thành giải pháp bịt kín đáng tin cậy nhất cho các ứng dụng đòi hỏi khắt khe. Bằng cách chọn đúng vật liệu, lắp đặt miếng đệm đúng cách và tuân theo chương trình bảo trì phòng ngừa, người vận hành nhà máy hầu như có thể loại bỏ các hư hỏng liên quan đến miếng đệm. Kết quả là thời gian hoạt động cao hơn, chi phí bảo trì thấp hơn và môi trường làm việc an toàn hơn.
Tại Công ty TNHH Vật liệu niêm phong Kaxite Ninh Ba, nhà máy của chúng tôi đã sản xuất Vòng đệm chung trong hơn hai thập kỷ. Chúng tôi cung cấp đầy đủ các loại đệm tiêu chuẩn và tùy chỉnh bằng nhiều loại vật liệu. Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ lựa chọn vật liệu, đào tạo lắp đặt và phân tích lỗi. Chúng tôi cam kết giúp khách hàng đạt được mức độ tin cậy và an toàn cao nhất trong hoạt động của họ.
Liên hệ với Công ty TNHH Vật liệu niêm phong Kaxite Ninh Ba ngay hôm nayđể tìm hiểu thêm về Vòng đệm chung của chúng tôi và cách chúng có thể giảm tổn thất sản xuất và bảo trì ngoài kế hoạch của bạn.
