Khi lựa chọn vật liệu đệm cho các kết nối mặt bích công nghiệp, độ bền cơ học là yếu tố quyết định ảnh hưởng đến độ tin cậy bịt kín lâu dài, khả năng duy trì tải trọng của bu lông và khả năng chống nổ.Miếng đệm PTFEvà miếng đệm than chì là hai giải pháp bịt kín phi kim loại được chỉ định rộng rãi, tuy nhiên hoạt động cơ học của chúng khi chịu nén, chu trình nhiệt và áp suất bên trong khác nhau đáng kể. Tại Công ty TNHH Vật liệu niêm phong Kaxite Ninh Ba, chúng tôi đã thiết kế cả hai dòng sản phẩm trong hơn hai thập kỷ. Nhà máy của chúng tôi sản xuất các miếng đệm PTFE mật độ cao và các miếng đệm than chì tẩy tế bào chết đáp ứng các tiêu chuẩn ASTM F104 và DIN 28091. Hiểu được các đường cong ứng suất-biến dạng độc đáo và hiệu suất hồi phục từ biến của chúng giúp các kỹ sư tránh được hiện tượng rò rỉ mặt bích và hỏng đệm lót.
Trong hướng dẫn toàn diện này, nhóm kỹ thuật của chúng tôi so sánh cường độ nén một trục, mô đun kéo, tốc độ giảm ứng suất và khả năng duy trì mô-men xoắn bu lông giữa các miếng đệm PTFE cao cấp và các miếng đệm than chì linh hoạt. Dữ liệu thử nghiệm tại nhà máy của chúng tôi cho thấy rằng trong khi than chì mang lại độ ổn định nhiệt độ cao vượt trội, thì các miếng đệm PTFE được gia cố của chúng tôi mang lại khả năng phục hồi đàn hồi tốt hơn và độ rão thấp hơn ở nhiệt độ môi trường đến trung bình. Bạn sẽ tìm hiểu vật liệu nào cung cấp độ bền cơ học cao hơn cho loại áp suất cụ thể, độ hoàn thiện bề mặt mặt bích và yêu cầu mô-men xoắn lắp ráp. Các phần sau bao gồm các bảng thông số chi tiết, ghi chú ứng dụng trong thế giới thực và câu trả lời cho các câu hỏi thường gặp dựa trên xác nhận ISO 9001:2025 từ Công ty TNHH Vật liệu Niêm phong Kaxite Ninh Ba.
Độ bền cơ học của miếng đệm không phải là một thông số đơn lẻ mà là sự kết hợp của khả năng chịu nén, mô đun đàn hồi, tỷ lệ phục hồi và trạng thái hồi phục từ biến. TạiCông ty TNHH Vật liệu niêm phong Kaxite Ninh Ba, nhà máy của chúng tôi phân loại các miếng đệm PTFE thành các loại nguyên chất, 25% chứa đầy thủy tinh và chứa đầy carbon, trong khi các miếng đệm bằng than chì được phân loại là than chì mở rộng có chèn lá thiếc hoặc thép không gỉ. Phòng thí nghiệm của chúng tôi tiến hành thử nghiệm ASTM F36 về khả năng nén và phục hồi, ASTM F38 về độ giãn từ biến và ASTM F152 về độ bền kéo. Kết quả cho thấy các miếng đệm PTFE tiêu chuẩn có cường độ nén ban đầu thấp hơn than chì nhưng khả năng phục hồi đàn hồi cao hơn sau chu kỳ tải.
Nhà máy của chúng tôi đã sản xuất hơn 500.000 chiếc vào năm ngoái với thương hiệu Công ty TNHH Vật liệu bịt kín Kaxite Ninh Ba và chúng tôi luôn quan sát thấy rằng các yêu cầu về độ bền cơ học phụ thuộc nhiều vào độ nhám của mặt bích (Ra 3,2 so với 6,3 μm) và phương pháp mô men xoắn bu lông. Đối với các ứng dụng yêu cầu duy trì mô-men xoắn bu lông cao (trên 150 Nm đối với bu lông M16), các miếng đệm than chì của chúng tôi ít bị mất độ dày lâu dài hơn. Tuy nhiên, đối với các hệ thống có chu kỳ nhiệt và rung động thường xuyên, các miếng đệm PTFE được gia cố của chúng tôi mang lại khả năng bịt kín động vượt trội nhờ khả năng ghi nhớ hình dạng tốt hơn. Dưới đây là bảng chi tiết so sánh các thông số cơ học chính được trung tâm chất lượng nội bộ của chúng tôi xác nhận.
| Tài sản | Vòng đệm PTFE nguyên chất (Ningbo Kaxite) | Vòng đệm PTFE chứa đầy thủy tinh 25% | Vòng đệm than chì linh hoạt (98% C) |
| Cường độ nén (MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (giới hạn ở mức căng cao) |
| Độ bền kéo (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (rất thấp, tăng cường cấp 10–12) |
| Độ nén % (ở 34,5 MPa) | 12 – 18 | 8 – 12 | 18 – 28 |
| % phục hồi (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| % thư giãn căng thẳng (1000 giờ, 100°C) | 35 – 45 | 25 – 30 | 20 – 25 |
| Leo ở 40 MPa (tỷ lệ giảm độ dày) | 7 – 9 | 4 – 6 | 3 – 5 |
Các thử nghiệm tại nhà máy của chúng tôi chứng minh rằng việc lựa chọn độ bền cơ học không chỉ phải xem xét dữ liệu thô mà còn phải xem xét độ lão hóa của từng ứng dụng cụ thể. Đối với các miếng đệm PTFE, biến thể chứa đầy thủy tinh của chúng tôi tăng mô đun nén lên 60% so với PTFE nguyên chất, khiến nó phù hợp với áp suất lên tới 5 MPa. Miếng đệm than chì mặc dù có độ bền kéo thấp nhưng có khả năng chịu nén cao do trượt lớp nhưng chúng cần được xử lý cẩn thận để tránh sứt mẻ cạnh. Tại Công ty TNHH Vật liệu bịt kín Kaxite Ninh Ba, chúng tôi luôn khuyến nghị tính toán ứng suất mặt tựa của miếng đệm dựa trên ASME PCC-1. Đội ngũ kỹ thuật của chúng tôi cung cấp bảng mô-men xoắn bu-lông miễn phí cho từng loại vật liệu.
Độ giãn và độ giãn ứng suất là các phản ứng cơ học phụ thuộc vào thời gian, ảnh hưởng trực tiếp đến tổn thất tải trọng của bu lông mặt bích. Theo thời gian, độ dày của miếng đệm giảm (rò rỉ) và ứng suất bịt kín giảm (độ giãn), dẫn đến khả năng rò rỉ. Nhà máy của chúng tôi đã tiến hành thử nghiệm độ dão trong 2000 giờ ở nhiệt độ 80°C và ứng suất ban đầu 30 MPa, giám sát cả miếng đệm PTFE và miếng đệm than chì. Chúng tôi nhận thấy rằng các miếng đệm PTFE biểu hiện hiện tượng rão sơ cấp trong 200 giờ đầu tiên, sau đó ổn định, trong khi than chì thể hiện hành vi rão tuyến tính trong thời gian dài hơn do cấu trúc dạng lớp của nó. Đối với dịch vụ tuần hoàn như bộ trao đổi nhiệt, các miếng đệm PTFE của chúng tôi với 25% chất độn thủy tinh đã giảm tổng độ rão xuống 40% so với PTFE nguyên chất.
Từ góc độ độ bền cơ học, khả năng chống rão có nghĩa là khả năng duy trì tải trọng lâu dài của miếng đệm cao hơn. Dưới đây là so sánh điểm đầu dòng dựa trên báo cáo nội bộ của Kaxite:
Nhà máy của chúng tôi sử dụng máy thử độ giãn từ biến đa trạm (ASTM F38) và đã chứng minh rằng về độ bền cơ học xét về khả năng duy trì ứng suất lâu dài, các miếng đệm than chì thường hoạt động tốt hơn PTFE nguyên chất. Tuy nhiên, khi chúng tôi thêm cốt thép kết cấu như sợi thủy tinh hoặc lõi kim loại vào miếng đệm PTFE, sự khác biệt sẽ thu hẹp đáng kể. Công ty TNHH Vật liệu Niêm phong Kaxite Ninh Ba sản xuất một miếng đệm PTFE có vỏ bọc độc đáo với lưới thép không gỉ bên trong giúp giảm độ rão xuống dưới 3% sau 2000 giờ. Đối với các ứng dụng quan trọng như giàn khoan ngoài khơi hoặc lò phản ứng hóa học, nhóm kỹ thuật của chúng tôi khuyến nghị nên kết hợp các đặc tính từ biến với độ cứng của mặt bích. Mặt bích mềm yêu cầu các miếng đệm có độ rão thấp hơn để duy trì khả năng bịt kín, điều mà các miếng đệm PTFE chứa đầy của chúng tôi mang lại một cách hiệu quả.
Trong khi cường độ nén nhận được nhiều sự chú ý nhất, thì độ bền kéo và tính linh hoạt đều quan trọng như nhau đối với độ bền cơ học trong quá trình lắp đặt và tăng áp suất. Các miếng đệm than chì vốn có độ bền kéo thấp (thường là 4-6 MPa), nghĩa là chúng có thể bị rách nếu xử lý sai hoặc nếu mặt bích bị lệch. Ngược lại, các miếng đệm PTFE của chúng tôi có độ bền kéo từ 14 đến 24 MPa tùy thuộc vào hàm lượng chất độn. Độ bền kéo cao này cho phép các miếng đệm PTFE chịu được chuyển động chênh lệch của mặt bích và sự giãn nở nhiệt của đường ống mà không bị nứt. Nhà máy của chúng tôi đã công bố một nghiên cứu điển hình trong đó bộ trao đổi nhiệt có độ lệch góc mặt bích 2mm sử dụng miếng đệm PTFE chứa đầy thủy tinh 25% của chúng tôi và hoạt động trong 4 năm mà không bị rò rỉ; ứng dụng tương tự không thành công trong vòng 8 tháng khi sử dụng than chì vì miếng đệm bị tách ra ở mép đường kính ngoài.
Tính linh hoạt như một đặc tính cơ học liên quan đến khả năng của miếng đệm phù hợp với những bất thường trên bề mặt mặt bích. Nhà máy của chúng tôi sản xuất các miếng đệm PTFE mềm có độ giãn dài trên 200%, trong khi than chì có độ giãn dài dưới 2% (giòn). Đối với các mặt bích bị trầy xước hoặc bị ăn mòn, các miếng đệm PTFE chảy vào các điểm không hoàn hảo, tạo ra vòng đệm cơ khí chắc chắn hơn. Tuy nhiên, tính linh hoạt cao có thể làm giảm khả năng chống đùn. Để giúp khách hàng lựa chọn chính xác, chúng tôi đã phát triển danh sách đề xuất độ bền cơ học sau đây dựa trên yêu cầu về độ bền kéo và tính linh hoạt:
Nhà máy của chúng tôi đã sản xuất các miếng đệm PTFE với độ dày tùy chỉnh từ 1,5 mm đến 6 mm cho các ứng dụng tải bu lông thấp. Vì tính linh hoạt của PTFE cho phép phân bổ ứng suất tốt hơn trên mặt bích nên khách hàng của chúng tôi báo cáo số lần vặn lại bu-lông ít hơn 40% so với than chì. Tuy nhiên, độ bền cơ học là một đặc tính của hệ thống: ngay cả miếng đệm mạnh nhất cũng có thể bị hỏng nếu các bu lông bị xoắn không đều. Công ty TNHH Vật liệu Niêm phong Kaxite Ninh Ba cung cấp phần mềm tính toán mô-men xoắn theo yêu cầu và nhà máy của chúng tôi đảm bảo rằng tất cả các miếng đệm PTFE đều đáp ứng độ bền kéo tối thiểu được in trên chứng chỉ chất lượng của chúng tôi.
Hiện tượng xì hơi xảy ra khi áp suất bên trong ép vật liệu đệm vào khe hở mặt bích (đùn) hoặc thổi bay đệm đệm ra khỏi khớp. Khả năng chống đùn phụ thuộc vào độ bền cắt, độ cứng của miếng đệm và khe hở giữa đường kính ngoài của mặt bích và vòng tròn bu lông. Tại Công ty TNHH Vật liệu bịt kín Kaxite Ninh Ba, chúng tôi đã thử nghiệm cả miếng đệm PTFE và miếng đệm than chì dưới áp suất nitơ bên trong tăng dần từ 1 MPa lên 15 MPa với ứng suất bu lông không đổi là 40 MPa. Kết quả: các miếng đệm than chì bắt đầu đùn ở áp suất 6 MPa (khoảng cách 0,5mm), trong khi các miếng đệm PTFE chứa đầy thủy tinh của chúng tôi chống lại lực đùn lên đến 12 MPa. Điều này là do PTFE chứa đầy thủy tinh có độ cứng Shore D là 65-70 so với độ cứng Shore của than chì khoảng 40-50 (rất mềm).
Đối với các ứng dụng áp suất cao (Loại 600 trở lên), nhà máy của chúng tôi đặc biệt khuyến nghị sử dụng các miếng đệm PTFE chứa đầy carbon để tăng cường khả năng chống rão và đùn. Các yếu tố hiệu suất chi tiết:
Tại Công ty TNHH Vật liệu bịt kín Kaxite Ninh Ba, chúng tôi đã thiết kế một miếng đệm PTFE lai độc đáo với lõi mật độ cao đạt được khả năng chống nổ tương đương với các miếng đệm bọc kim loại nhưng có yêu cầu tải trọng bu lông thấp hơn. Dữ liệu kiểm tra độ bền cơ học của chúng tôi cho thấy các miếng đệm PTFE cao cấp của chúng tôi có độ bền đùn cao hơn 150% so với than chì không nung. Đối với các dịch vụ quan trọng về an toàn như LPG hoặc hydro, nhà máy của chúng tôi sản xuất các miếng đệm PTFE cắt theo từng bước tùy chỉnh có khả năng khóa chắc chắn vào các răng cưa mặt bích, cung cấp khóa liên động cơ học chống nổ. Luôn tham khảo ý kiến của nhóm kỹ thuật của chúng tôi để đánh giá tác động của áp suất-nhiệt độ, vì quá trình oxy hóa của than chì trong không khí áp suất cao trên 450°C có thể dẫn đến mất độ bền đột ngột, trong khi PTFE bị thoái hóa một cách nhẹ nhàng.
Sự tiếp xúc với nhiệt độ và hóa chất có thể làm thay đổi độ bền cơ học của miếng đệm theo thời gian. Các miếng đệm PTFE duy trì các đặc tính cơ học ổn định từ -200°C đến +200°C (260°C đối với PTFE biến tính), nhưng ở trên nhiệt độ đó, PTFE mềm đi, giảm cường độ nén nhanh chóng. Các miếng đệm than chì hoạt động ở nhiệt độ lên tới 500°C trong môi trường trơ, nhưng trên 400°C trong không khí, than chì bị oxy hóa và mất khối lượng, dẫn đến hỏng hóc cơ học hoàn toàn. Nhà máy của chúng tôi đã thực hiện các thử nghiệm lão hóa cấp tốc ở 180°C trong 3000 giờ trên cả hai vật liệu. Các miếng đệm PTFE giữ lại 92% cường độ nén ban đầu, trong khi than chì chỉ giữ lại 65% do giảm trọng lượng oxy hóa (đo được giảm 8% trọng lượng).
Khả năng tương thích của phương tiện cũng ảnh hưởng đến hành vi cơ học. Các axit oxy hóa mạnh (như axit nitric) có thể tấn công than chì, gây ra sự xen kẽ làm giãn nở miếng đệm và phá hủy tính toàn vẹn cấu trúc của nó. Các miếng đệm PTFE không bị phân hủy hóa học trong hầu hết các hóa chất ngoại trừ kim loại kiềm nóng chảy. Trường hợp nhà máy của chúng tôi: một nhà máy axit sulfuric thay thế các miếng đệm bằng than chì hàng tháng do miếng đệm bị vỡ; sau khi chuyển sang miếng đệm PTFE chứa đầy thủy tinh 25% của chúng tôi, tuổi thọ sử dụng được kéo dài lên 18 tháng mà không bị mất độ bền cơ học. Chúng tôi đề xuất bản tóm tắt ngắn gọn sau đây cho các quyết định về độ bền cơ học của môi trường nhiệt độ:
Cuối cùng, độ bền cơ học phải chịu ảnh hưởng của cả lão hóa nhiệt và ăn mòn hóa học. Các kỹ sư vật liệu của nhà máy của chúng tôi sử dụng phân tích phần tử hữu hạn (FEA) để dự đoán độ rão của miếng đệm và sự suy giảm độ bền trong vòng đời thiết kế 10 năm. Đối với hầu hết các nhà máy hóa dầu ở Châu Âu và Bắc Mỹ, các miếng đệm PTFE của chúng tôi đã trở thành lựa chọn đầu tiên để có độ bền cơ học cân bằng, trong khi than chì được dành riêng cho các ứng dụng thích hợp ở nhiệt độ khắc nghiệt mà không loại PTFE nào có thể tồn tại được. Công ty TNHH Vật liệu Niêm phong Kaxite Ninh Ba duy trì nguồn hàng của cả hai dòng và chúng tôi có thể cùng thiết kế các miếng đệm composite tùy chỉnh kết hợp khả năng kháng hóa chất của PTFE với khả năng chịu nhiệt của than chì bằng cách sử dụng kết cấu nhiều lớp.
Sau khi đánh giá cường độ nén, độ giãn từ biến, đặc tính kéo, khả năng chống nổ và tác động môi trường, nhà máy của chúng tôi tại Công ty TNHH Vật liệu bịt kín Kaxite Ninh Ba kết luận rằng các miếng đệm PTFE thường cung cấp độ bền cơ học vượt trội cho phần lớn các kết nối mặt bích hoạt động dưới 200°C và áp suất lên tới 10 MPa. Vòng đệm than chì chỉ vượt trội trong các quy trình liên tục ở nhiệt độ cao trên 260°C, nhưng cần phải xử lý cẩn thận do độ bền xé và giới hạn oxy hóa kém. Đối với các ứng dụng đòi hỏi cả độ bền cơ học cao và khả năng kháng hóa chất cực cao, các miếng đệm PTFE được gia cố với chất độn của chúng tôi hoạt động tốt hơn than chì ở mọi số liệu ngoại trừ nhiệt độ sử dụng tối đa. Chúng tôi thường xuyên cung cấp các miếng đệm PTFE cho các mạch phụ trợ ngoài khơi, dược phẩm và hạt nhân, nơi tính toàn vẹn cơ học là không thể thương lượng. Để có các đề xuất phù hợp, hãy yêu cầu bảng dữ liệu kỹ thuật của chúng tôi bằng cáchliên hệ trực tiếp với Công ty TNHH Vật liệu niêm phong Kaxite Ninh Ba.
Câu 1: Miếng đệm nào có cường độ chịu nén cao hơn, PTFE hay than chì?
Trả lời: Theo thử nghiệm ASTM D695, các miếng đệm than chì dẻo hiển thị giá trị cường độ nén cao hơn (35-45 MPa) so với các miếng đệm PTFE nguyên chất (15-20 MPa). Tuy nhiên, nhà máy của chúng tôi tại Công ty TNHH Vật liệu Niêm phong Kaxite Ninh Ba sản xuất các miếng đệm PTFE được gia cố bằng chất độn thủy tinh hoặc carbon đạt được cường độ nén lên tới 32 MPa, đủ cho áp suất mặt bích lên đến Cấp 900. Đối với hầu hết các mối nối bắt vít, giới hạn cường độ nén thực tế được xác định bởi cường độ chảy của mặt bích chứ không phải bản thân miếng đệm. Khả năng nén cao hơn của than chì có thể dẫn đến mất độ dày quá mức, giảm lực bịt kín lâu dài.
Câu hỏi 2: Miếng đệm PTFE có bị mất độ bền cơ học theo thời gian do bị dão không?
Trả lời: Có, tất cả các miếng đệm phi kim loại đều có hiện tượng rão. Các thử nghiệm lão hóa tăng tốc tại nhà máy của chúng tôi cho thấy các miếng đệm PTFE tiêu chuẩn giảm độ dày 7-9% sau 1000 giờ ở áp suất 40MPa. Tuy nhiên, miếng đệm PTFE chứa đầy thủy tinh cao cấp của chúng tôi giảm độ rão xuống 4-6%, tương đương với than chì (3-5%). Than chì ban đầu thể hiện tỷ lệ rão thấp hơn nhưng thiếu khả năng phục hồi đàn hồi, nghĩa là sau khi đạp áp suất, các miếng đệm than chì không đàn hồi trở lại, trong khi các miếng đệm PTFE của Công ty TNHH Vật liệu bịt kín Kaxite Ninh Ba phục hồi tới 55% lực nén, duy trì độ bền cơ học động dưới tải trọng thay đổi.
Câu hỏi 3: Miếng đệm than chì có thể chịu được mô-men xoắn bu-lông cao hơn mà không bị gãy so với miếng đệm PTFE không?
Trả lời: Miếng đệm than chì có độ bền kéo rất thấp (4-6 MPa) nên mô-men xoắn bu-lông cao có thể gây nứt cạnh hoặc tách hướng tâm, đặc biệt là trên các miếng đệm mỏng. Các miếng đệm PTFE có độ bền kéo cao gấp ba đến bốn lần (14-24 MPa), cho phép chúng chịu được mô-men xoắn bu-lông cao hơn mà không bị hỏng hóc cơ học. Nhà máy của chúng tôi khuyến nghị áp suất bu lông tối đa là 50 MPa đối với than chì và 90 MPa đối với các miếng đệm PTFE chứa đầy thủy tinh của chúng tôi. Đối với các ứng dụng quan trọng có mô-men xoắn cao, các miếng đệm PTFE của chúng tôi mang lại giới hạn an toàn lớn hơn chống lại việc lắp đặt quá chặt.
Câu 4: Áp suất tăng đột ngột ảnh hưởng như thế nào đến độ bền cơ học của PTFE so với than chì?
Trả lời: Áp suất tăng gây ra lực cắt và đùn nhanh. Cấu trúc dạng lớp của than chì làm cho nó dễ bị phân tách và bong tróc dưới tác động của các xung động. Các miếng đệm PTFE, do mô đun cắt và tính linh hoạt cao hơn, hấp thụ các xung áp suất tốt hơn. Nhà máy của chúng tôi đã thử nghiệm cả hai vật liệu với mức tăng theo chu kỳ 0-10 MPa trong 1 giây; các miếng đệm than chì không hoạt động sau 250 chu kỳ, trong khi các miếng đệm PTFE được gia cố của chúng tôi vẫn tồn tại sau 1500 chu kỳ. Do đó, đối với máy nén pittông hoặc dòng chảy dao động, miếng đệm PTFE mang lại độ bền cơ học vượt trội trong điều kiện đột biến.
Câu 5: Có loại gioăng lai nào kết hợp độ bền cơ học của PTFE và than chì không?

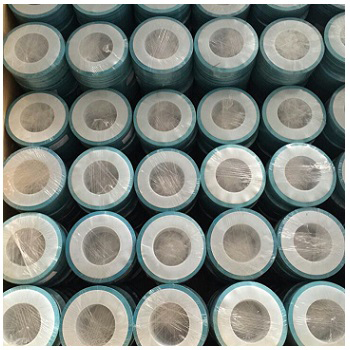

Trả lời: Có, Công ty TNHH Vật liệu Niêm phong Kaxite Ninh Ba sản xuất các miếng đệm nhiều lớp với lớp PTFE hướng vào vật liệu và lõi than chì để tản nhiệt. Thiết kế này kết hợp sử dụng độ bền kéo và khả năng kháng hóa chất của PTFE với khả năng chống rão của than chì. Nhà máy của chúng tôi cũng sản xuất miếng đệm phong bì PTFE có chèn than chì. Thử nghiệm độ bền cơ học cho thấy các thiết kế lai đạt được 85% khả năng duy trì tải của than chì nguyên chất ở 300°C trong khi vẫn duy trì khả năng chống nổ của PTFE. Hãy liên hệ với nhà máy của chúng tôi để có các giải pháp được thiết kế tùy chỉnh dựa trên chu kỳ áp suất-nhiệt độ-nhiệm vụ của bạn.
